综合能源信息系统（IES）是实现能源高效管理、优化与调度的关键平台，其成功实施需要硬件（如电路图所示）与软件（如华强电子网等平台提供的技术支持）的紧密结合。一个系统化的实施方案是项目成功的基石。
一、 项目启动与需求分析
需组建跨学科团队，涵盖能源、电气、自动化、软件开发及项目管理专家。核心任务是进行深入的需求分析，明确系统需监控的能源类型（电、热、冷、气等）、数据采集点（对应电路图中的传感器、智能电表等）、控制对象（如断路器、变频器）以及上层功能需求（如实时监控、能效分析、负荷预测、优化调度等）。此阶段需详细审查相关电路图，明确硬件接口与通信协议。
二、 硬件架构设计与电路图细化
基于需求，设计系统的物理架构。电路图是此阶段的产出核心：
1. 数据采集层电路图：明确各类传感器（温度、压力、流量、电能质量等）、智能仪表、保护装置的选型、供电方式、信号调理电路以及它们与数据采集单元（如RTU、PLC）的连接方式。需考虑抗干扰设计、电气隔离及安全规范。

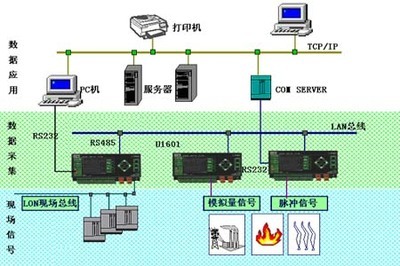

2. 通信网络层设计：确定数据从采集单元到上级系统的传输方式（有线如RS-485、以太网；无线如LoRa、4G/5G）。在电路图或网络拓扑图中需体现通信模块、交换机、网关等设备的连接。
3. 控制执行层电路图：针对可调控设备（如开关柜、电机驱动器、阀门控制器），设计可靠的控制回路电路，确保软件指令能安全、准确地驱动硬件动作。
华强电子网等元器件平台在此阶段可提供丰富的设备选型参考、技术资料和供应链支持。
三、 软件开发与集成
这是实现系统智能化的核心。软件开发通常采用分层架构：
- 数据采集与驱动层：开发或配置与底层硬件（对应电路图中的设备）通信的驱动程序，实现数据的实时、可靠采集与指令下发。这需要严格遵循硬件接口协议（如Modbus、OPC UA）。
- 数据存储与处理层：构建实时/历史数据库，对采集的海量数据进行清洗、压缩、存储。开发数据预处理、计算引擎（如计算效率、碳排放）。
- 业务逻辑与应用层：开发核心功能模块，包括：
- 可视化监控（SCADA）：基于电路图与工艺流程图，构建人机交互界面，实现能源网络的“数字孪生”式实时监视。
- 能效分析与报表：多维度统计分析，自动生成能耗报告。
- 预测与优化算法：集成机器学习算法，进行负荷预测、可再生能源出力预测，并制定优化调度策略。
- 告警与事件管理：设定阈值，实现故障预警与安全管控。
- 系统集成与接口开发：与现有的企业管理系统（如ERP）、楼宇自控系统（BAS）或电网调度系统进行数据交互，实现信息融合。
四、 系统部署、测试与运维
- 部署：依据电路图完成硬件安装、接线与调试。部署软件服务器、网络设备，安装客户端。
- 测试：进行严格的单元测试、集成测试和系统测试。测试内容需覆盖从电路信号采集准确性、软件功能完整性到软硬件联动控制可靠性的全链条。模拟各种运行与故障场景。
- 培训与上线：对运维人员进行全面培训，包括系统操作、基础电路图识读及常见故障排查。随后系统正式上线试运行。
- 持续运维与优化：建立运维体系，监控系统运行状态，根据实际运行数据持续优化算法模型，并定期进行软硬件维护升级。
综合能源信息系统的实施方案是一个软硬协同、循序渐进的系统工程。精细的电路图设计是系统的“感官与四肢”，确保了数据的源头准确与控制的可靠执行；而强大的软件开发则是系统的“大脑与神经”，赋予了数据以洞察力，实现了能源管理的智能化。两者通过华强电子网等产业平台提供的技术产品与信息桥梁紧密联结，共同驱动能源管理向数字化、网络化、智能化迈进。
